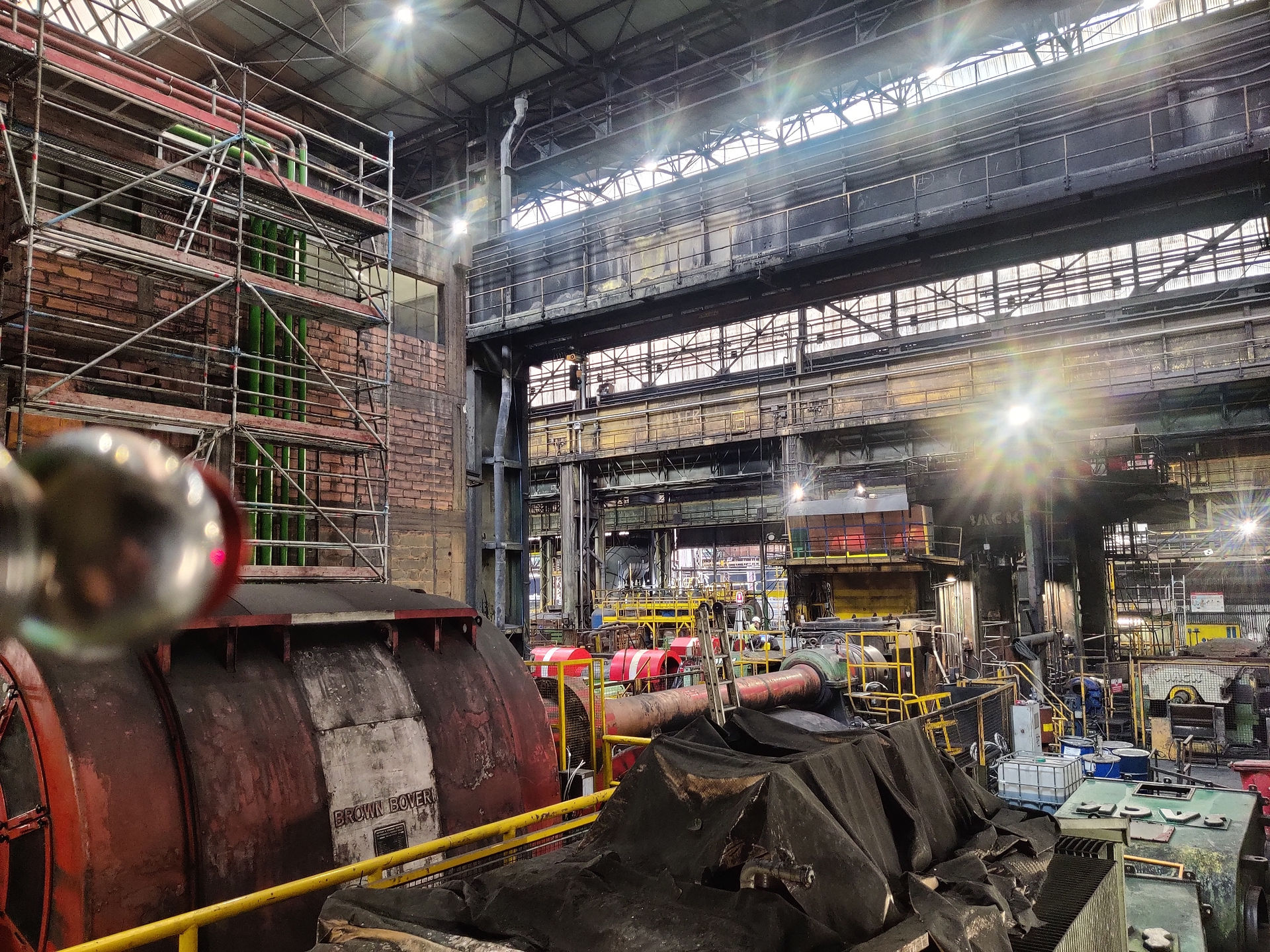

Métrologie: Mesure de la géométrie du lignage de la motorisation d'un laminoir Quarto chez NLMK.


A- Mesure de l'axe de la cage du laminoir


B- Mise en place de repères aux alentours et dans la zone de travail coté moteur.

Utilisation de repère type "Cheville Baechler" soudé sur des éléments métalliques disponibles


C- Réalisation et calcul de l'ensemble pour obtenir un réseau de points de référence via SpatiaAnalyzer.


D- Réalisation de l'ensemble des mesures pour la partie motorisation inférieure et supérieure.

Les mesures ont été réalisées sans démontage à la demande du client. Les précisions obtenues sont largement suffisantes vu les défaut d'alignement détectés.


D- Reporting complet de la situation existante mettant en perspective un affaissement d'un massif béton supportant les équipements.
